CJK61100 B-2/61125B-2 数控车床
浏览次数:     日期:2013-8-11 15:30:02

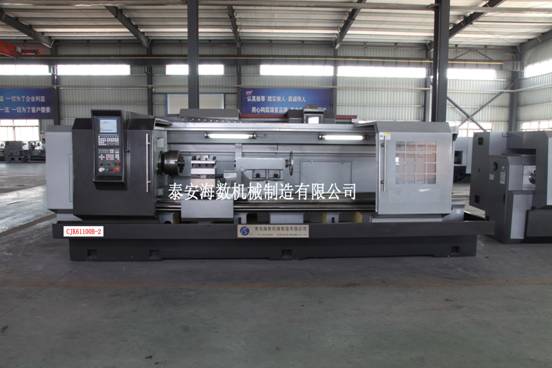

CJK61100 B-2/61125B-2数控车床

特点

1、卧式平床身整体铸件结构;

2、床身导轨超音频淬火;

3、床鞍及滑板导轨结合面采用“贴塑”处理;

4、进给系统采用伺服驱动;

5、精密滚珠丝杠、高刚性精密复合轴承结构;

6、滚珠丝杠副、导轨结合面采用自动强制润滑;

7、刀架有立式四工位、立式六工位、卧式六工位等选择;

8、根据要求配置手动、气动、液压卡盘或手动、气动、液压尾座。

9、控制系统有广州数控、北京KND、广泰数控、西门子、FANUC等选择。

技术参数

项目

机床规格

技术参数

CJK61100B-2

CJK61125B-2

技术规格

床身上大回转直径 mm

1000

1250

滑板上大工件回转直径(mm

660

880

大加工长度(mm

150030006000

主传动

主传动形式

三档机械变速,变频无级调速

主轴转速级数

无级

主轴转速范围(r/min

18-600

主轴端部结构

C11

主轴孔直径(mm

φ130

主轴孔前端锥度

公制120  1:20

主电机功率

15KW

进给系统

刀架大行程(mm

X向:500

Z向:165031006100

X向:650

Z向:165031006100

快速移动进给(mm/min

X向:4000      Z向:5000

重复定位精度(mm

X向:0.01       Z向:0.015

工件加工精度

IT6-IT7

工件表面粗糙度

Ra1.6

尾座装置

尾座套筒直径(mm

100

尾座套筒行程(mm

250

尾座套筒锥孔锥度

莫氏6#

刀架装置

标准配置

立式四工位电动刀架

特殊选择配置

卧式六工位电动刀架

重复定位精度(mm

0.01

刀杆截面(mm

35×35

外形尺寸及重量

机床外形尺寸(长×宽×高)

3800/5300/8300×1920×1800

机床净重

6000850013500
