CK6125A 数控车床
浏览次数:     日期:2014-8-3 23:18:21

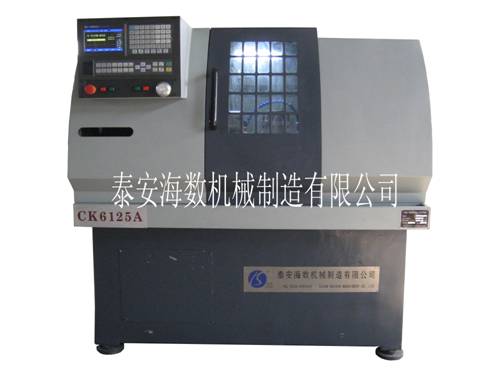

CK6125A数控车床



一、技术参数



项目名称

技术参数

 床身大回转直径mm

 Φ300

 托板上大回转直径mm

 Φ100

 大加工长度mm

 夹头320/卡盘240

 主轴头形式

 A2-5

 主轴通孔直径mm

 Φ48

 拉管通孔直径mm

 Φ40

 X/Z轴重复定位精度mm

 0.012/0.013

 X轴大行程mm

 300

 Z轴大行程mm

 350

 X快移速度m/min

 5

 Z快移速度m/min

 8

 主轴转速r/min

 150-2200

 尾座套筒内孔锥度

 莫氏4

 尾座套筒移动量mm

 90

 刀架形式

 4工位电动刀架/排刀架可选

 主电机功率KW

 3

 机床外形尺寸((L×W×H)mm

 1670×1150×1500

 机床重量Kg

 1000

二、主要特点

★机床的底座宽,床身导轨结构合理,床头箱采用散热型结构设计,更有效的提高了机床的稳定性和主轴的平稳性。

★机床主轴前后轴承均采用高精密的滚珠配对角接触轴承,工作时稳定性好,承载负荷大。

★导轨采用耐磨铸铁铸造,并经超音频淬火及精磨,以保证长期稳定的机床加工精度及使用寿命。

X轴采用四点一线式/Z轴丝杆采用中置三点一线式的结构设计,保证导轨在工作中更加平稳且不受侧力影响。

Z向导轨采用全封闭式设计,在机床工作时能更好地对导轨进行防护。

★主轴法兰连接盘采用国际通用标准设计,液压卡盘安装更加方便快捷。

三、主要配置

控制系统可选:广数,北京KND,广泰,华兴,德国西门子,日本发那科等。

夹头可选:手动夹头、气动夹头

卡盘可选:手动、气动或液压卡盘等。

尾座可选:手动、气动、液压等。

电动刀架可选:立式四工位、排刀等。

润滑配置:自动机油润滑系统。

四、主要用途

     本机床可广泛用于阀门/水暖/汽车零配件及其它五金零件的精加工,可实现多种产品的外圆/端面/内孔/切槽/任意锥面/球面和各种公英制螺纹的自动切削。
