CK06100A/CK06110A数控仪表车床
浏览次数:     日期:2013-5-2 7:34:31

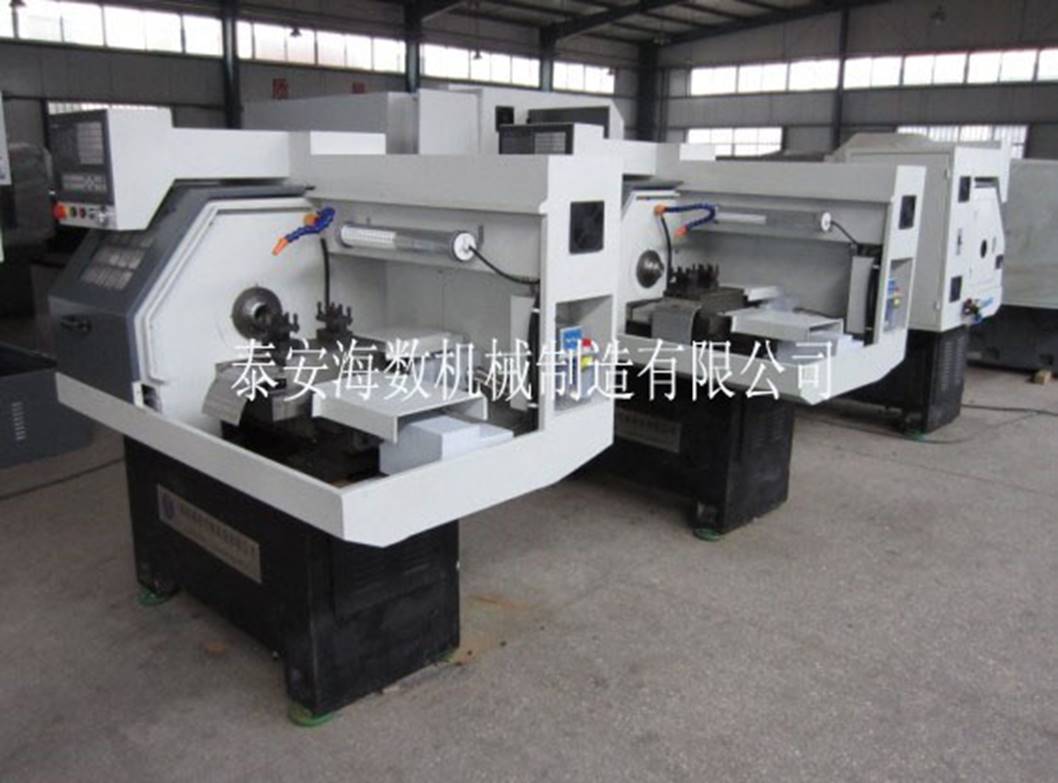

CK06100A/CK06110A



数控仪表车床



/UploadFiles/20140803220655530.jpg



一、技术参数

项目名称

技术参数

 CK06100A

CK06110A

床身大回转直径

mm

 Φ300

托板上大回转直径

mm

 Φ150

大加工长度

mm

450

主轴头形式

 A2-5

主轴通孔直径

mm

Φ110

Φ120

拉管通孔直径

mm

Φ100

Φ110

导轨宽度

mm

300

300

导轨总长

mm

900

900

X/Z轴重复定位精度

mm

 0.012/0.013

X轴大行程

mm

400

Z轴大行程

mm

450

X快移速度

m/min

5

Z快移速度

m/min

8

主轴转速

r/min

150-1600

150-1600

刀架形式

排刀或电动刀架(可选)

主电机功率

KW

 4

机床外形尺寸

(L×W×H)

mm

 1750×1200×1550

机床重量

Kg

1450

1500



二、主要特点:
★机床的底座宽,床身导轨结构合理,床头箱采用散热型结构设计,更有效的提高了机床的稳定性和主轴的平稳性。
★机床主轴前后轴承均采用高精密的滚珠配对角接触轴承,工作时稳定性好,承载负荷大。
★导轨采用耐磨铸铁铸造,并经超音频淬火及精磨,以保证长期稳定的机床加工精度及使用寿命
X轴采用四点一线式/Z轴丝杆采用中置三点一线式的结构设计,保证导轨在工作中更加平稳且不受侧力影响
Z向导轨采用全封闭式设计,在机床工作时能更好地对导轨进行防护
★主轴法兰连接盘采用国际通用标准设计,液压卡盘安装更加方便快捷
三、主要用途:

  本机床可广泛用于阀门/水暖/汽车零配件及其它五金零件的精加工,可实现多种产品的外圆/端面/内孔/切槽/任意锥面/球面和各种公英制螺纹的自动切削。

四、标准配置

  ★数控系统:北京KND

  ★气动夹头

★排刀

五、选择配置

  ★数控系统:广数GSK、西门子、发那科

  ★手动、动力尾座

★电动刀架
